Soporte Fotográfico

     Para realizar un nuevo proyecto que tengo en mente, necesito fotografiar muchas páginas de revistas, escanearlas es un poco lento, así que he preferido fotografiarlas. Para poder mantener la máquina completamente paralela a la revista e inmóvil, construí este soporte para sostener la máquina fotográfica.

     Estas son las diferentes piezas que forman el paralelógramo móvil, que permite subir y bajar la máquina para los ajustes de encuadre, sin perder el paralelismo con la revista
     Los pernos sirven para sostener los brazos, argollas para los resortes de contrapeso y la mariposa gira el tornillo de 1/4 que sostiene la cámara.

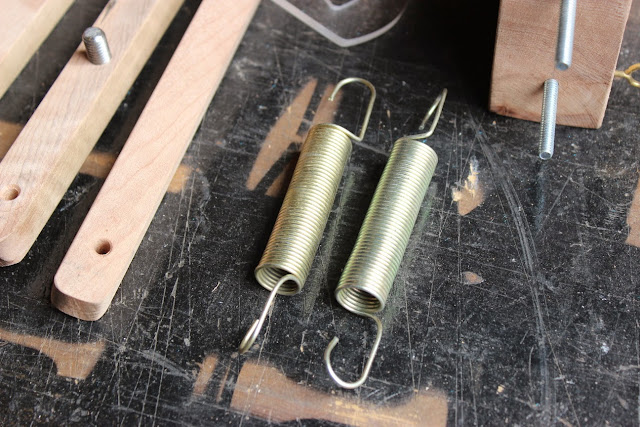

     Los resortes de acero son de mediana tensión para dar el equilibrio justo de peso, quedando la cámara sumamente liviana para subirla o bajarla.
     La pieza de acrílico es por donde pasa el perno que al apretarlo con una rueda causa fricción para inmovilizar la cámara.
Esta rueda presiona con una golilla de goma el plástico para producir fricción.
     La base es de madera con un tubo insertado en su base, por donde sube y baja la pieza que afirma el paralelógramo.

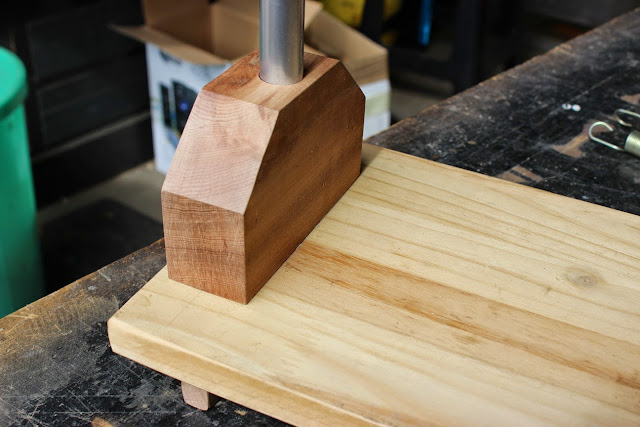

     El tubo está insertado en una base de madera que va apernada a la plataforma.

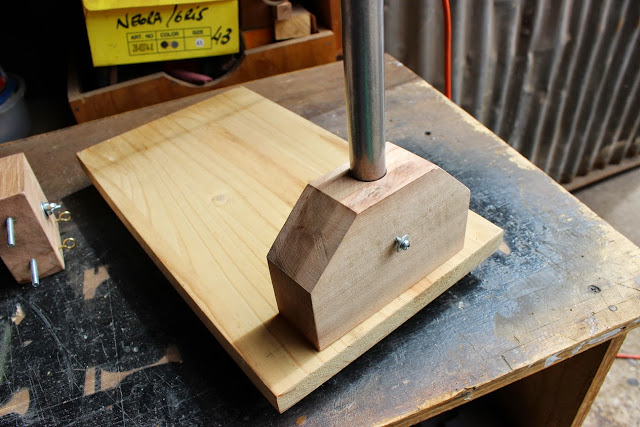

Un perno afirma al tubo para inmovilizarlo.
     Los agujeros de los costados son para los pernos 3/16 que afirman los brazos del paralelógramo.
     Para afirmar la pieza de sujeción del sistema, usé una vieja perilla encontrada en el Persa de Valparaíso, que enclavé con una pieza de bronce a la que le hice hilo de 3/8 para fácilmente soltar y apretar, sin que se produzca desgaste en la madera.
Aquí se pueden apreciar los brazos ya apernados al tronco central.

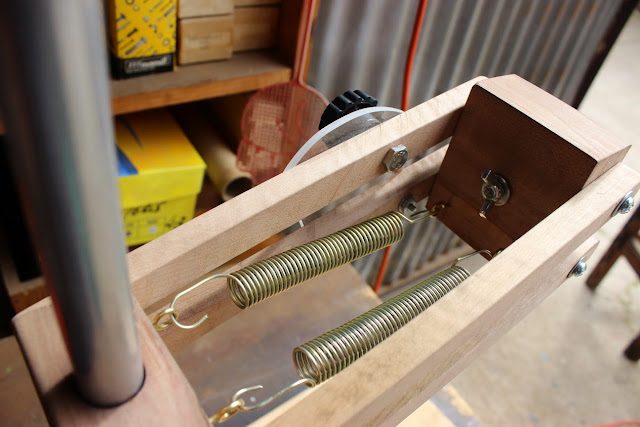

Los resortes dan tensión y sirven de contrapeso a la cámara.
     En la parte frontal se coloca una goma, para que la cámara al ser presionada con el perno no se dañe y se mantenga en posición.
     La rueda que aprieta el plástico, usa una golilla de goma para aumentar la fricción.

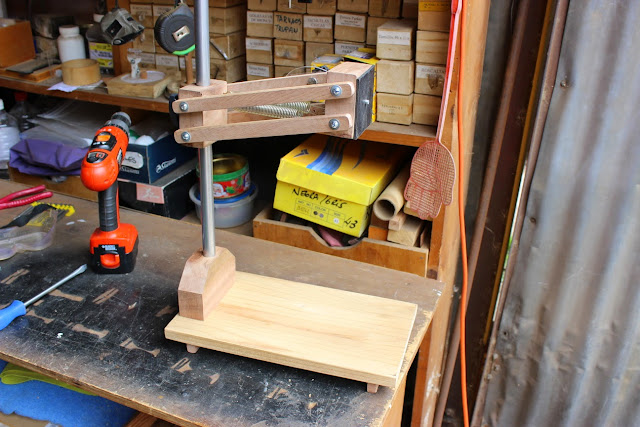

     Aquí podemos apreciar el proyecto terminado, solo falta ubicar la cámara fotográfica.
La cámara se monta fácilmente, quedando perfectamente paralela a la revista.
Con un foco de ampolletas led apoyo la iluminación.
Utilizo un disparador electrónico para evitar vibraciones.

     A continuación presentamos algunas de las primeras imágens usando el soporte fotográfico.


Ojo derecho de Arturo Prat en un billete de $10.000.-
Portada de antigua revista Hobby de 1946.-
Punta de bolígrafo, en que se ve la bolita que le da el nombre.
Pluma fuente.-

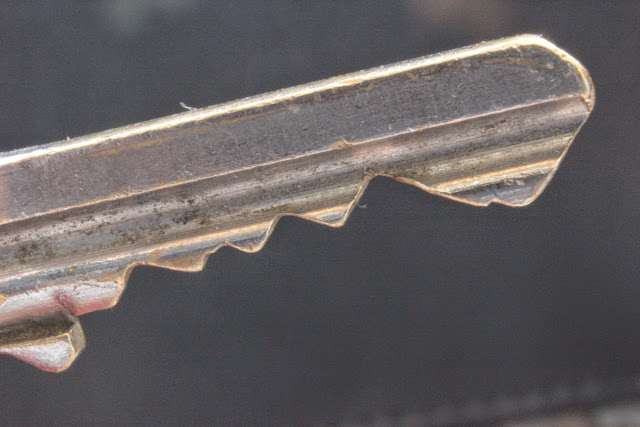

Llave de cerradura normal de casa.-
